产品展示
联系我们
产品名称:LD-1033A/B -浇注料
规格：LD-1033A/B
品 牌：利鼎
利鼎---为客户省钱的环氧浇注料公司
一．应用
LD-1033A/B具有高绝缘、高导热、强韧性的特点，产品抗开裂、耐击穿、低局放（5PC以下）的要求。适用于干式变压器、干式互感器等大型浇注产品。

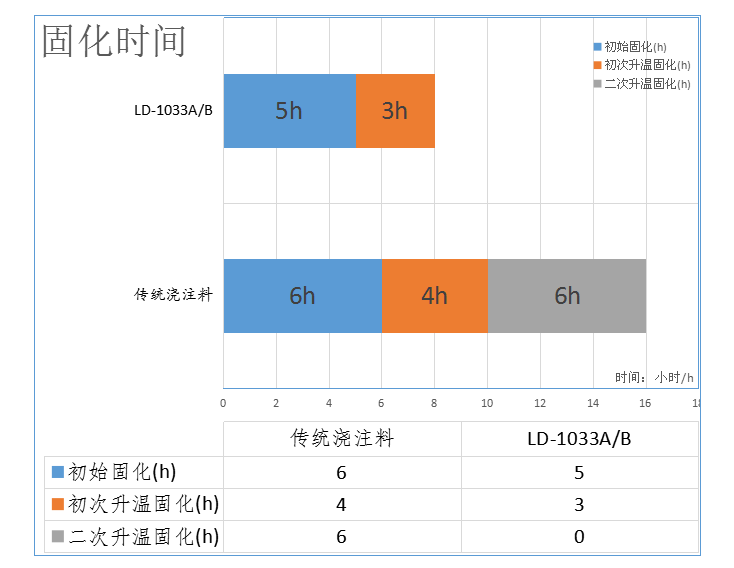

传统环氧浇注料固化时间长达16个小时，固化温度达130℃，我公司环氧浇注料将固化时间缩短到8小时以内，固化温度降至120℃以内。
浇注料
固化工艺
传统浇注料
80℃×6h+100℃×4h+130℃×6h
LD-1033A/B
80℃×5h+120℃×3h

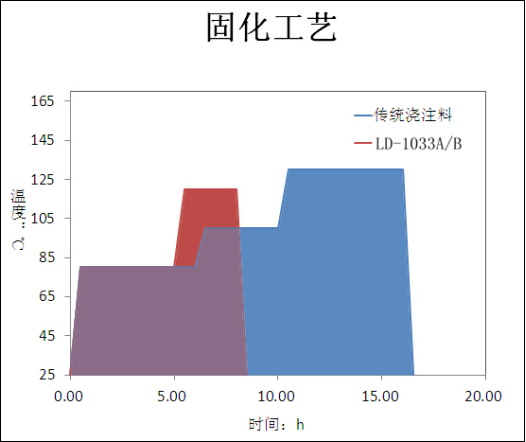

表一：浇注料固化工艺
缩短固化周期，使生产节能。在不增加设备和场地的情况下，相当于生产线一条变两条；固化时间缩短，节省大量电能，实现了节能。
二、产品特性
特性
单位
树脂 A
固化剂 B
比重25 ℃
克/立方厘米
1.55－1.65
1.65－1.75
粘度 25 ℃
mPa.s
20000－30000
200－300
颜色
铁红（按照客户需求）
保质期
6个月
6个月
三、工艺说明：
含填料的组分在使用前混合；混合物在80℃的温度下，在混料罐的时间＜5小时。
为使使用性能，要求无气泡浇注。基于这一原因，建议将树脂和固化剂在75℃搅拌状态下分开进行真空处理。
四、浇注工艺
浇注罐的温度建议为70－80℃。
将经过预处理的浇注料在真空条件下，注入预热到70-90℃的模具中。
五、固化工艺
80℃×5小时+120℃×3小时
注意：各厂家浇注件生产过程，因浇注设备、操作工艺和制件尺寸的不同，实际固化工艺应以在具体浇注件厂家试验验证为准。
六、固化物特性：
项目名称
计量单位
指标
剪切强度
MPa
GB1042
≥25
抗压强度
MPa
GB1043
≥90
拉伸强度
MPa
GB1040
≥28
玻璃化温度
℃
DSC
90
体积电阻
Ω.cm
GB1410
1×1015
表面电阻率
Ω
GB1410
2.5×1015
击穿电压
KV/mm
GB1408
20-25
煮沸吸水率
%
GB1034
＜0.1
耐温
℃
-45—150
线膨胀系数
K-1
TMA
3-4×10-5
硬度
Shore D
＞90
七、保质期及储存
本材料应密封于原包装容器内，储存在干净、干燥的环境下。储存在过低的温度下会导致产品粘度大，需要加热才能恢复原状。打开产品时如出现结晶或较平常变得稠些，使用前于65 ℃加热4 – 6 小时重新液化。
客服1
